SCI Monitor series is a measuring instrument for inspecting the communication function(CAN,LIN,SENT,K-LINE) of the in-vehicle electronic device.

SciMonitor4

  SCI Monitor 4 シリーズ

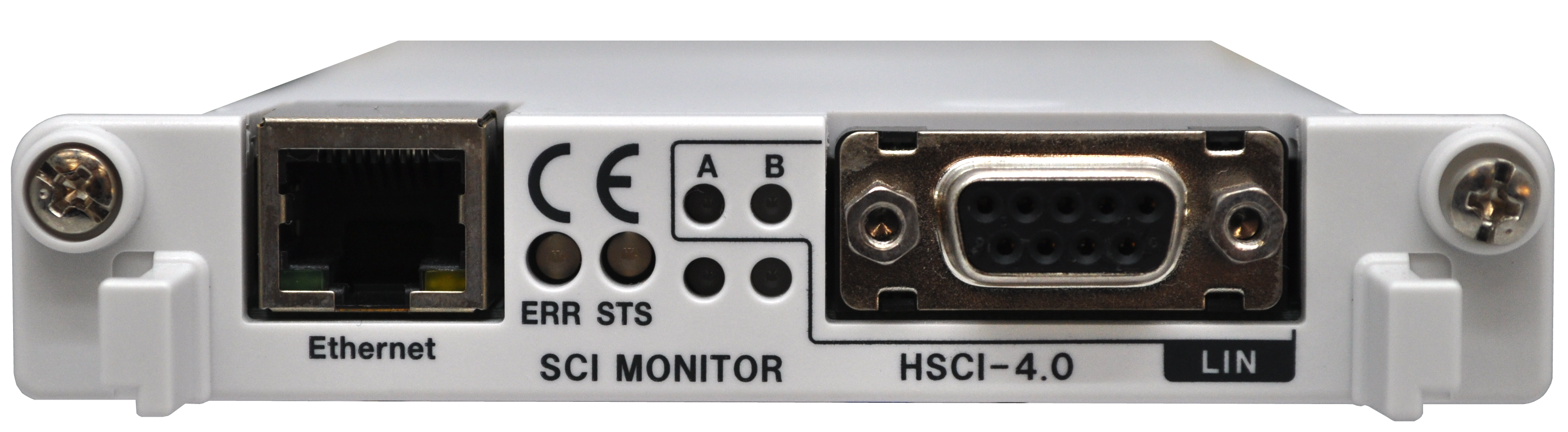

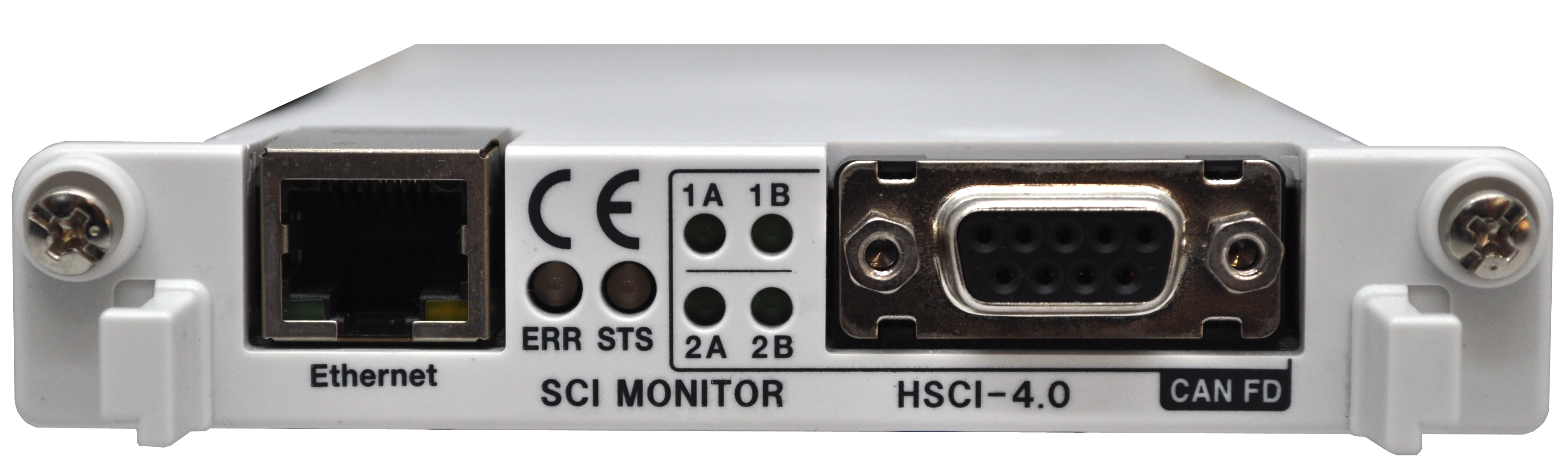

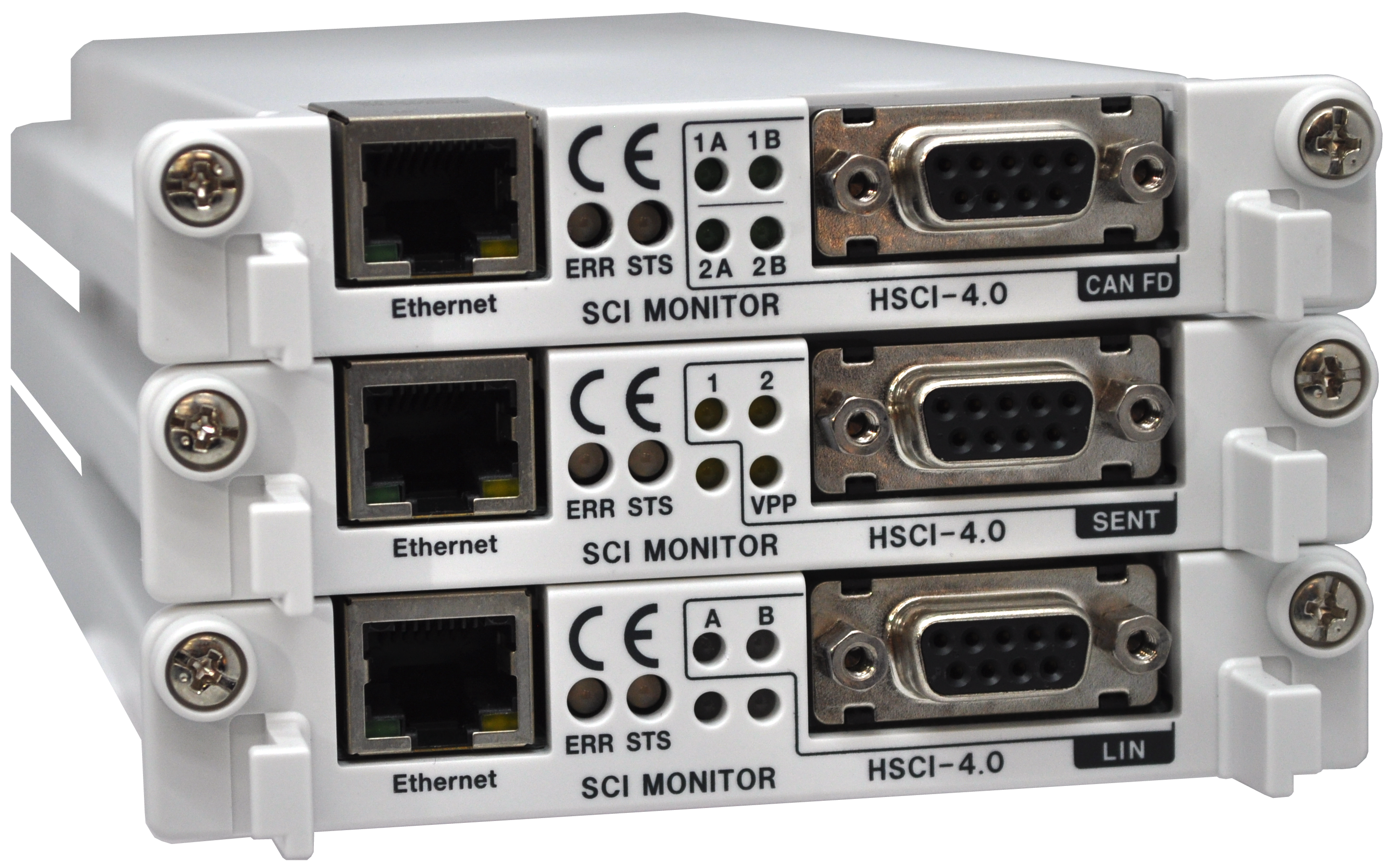

  HSCI-4.0-CANFD(上), HSCI-4.0-SENT(中), HSCI-4.0-LIN(下)

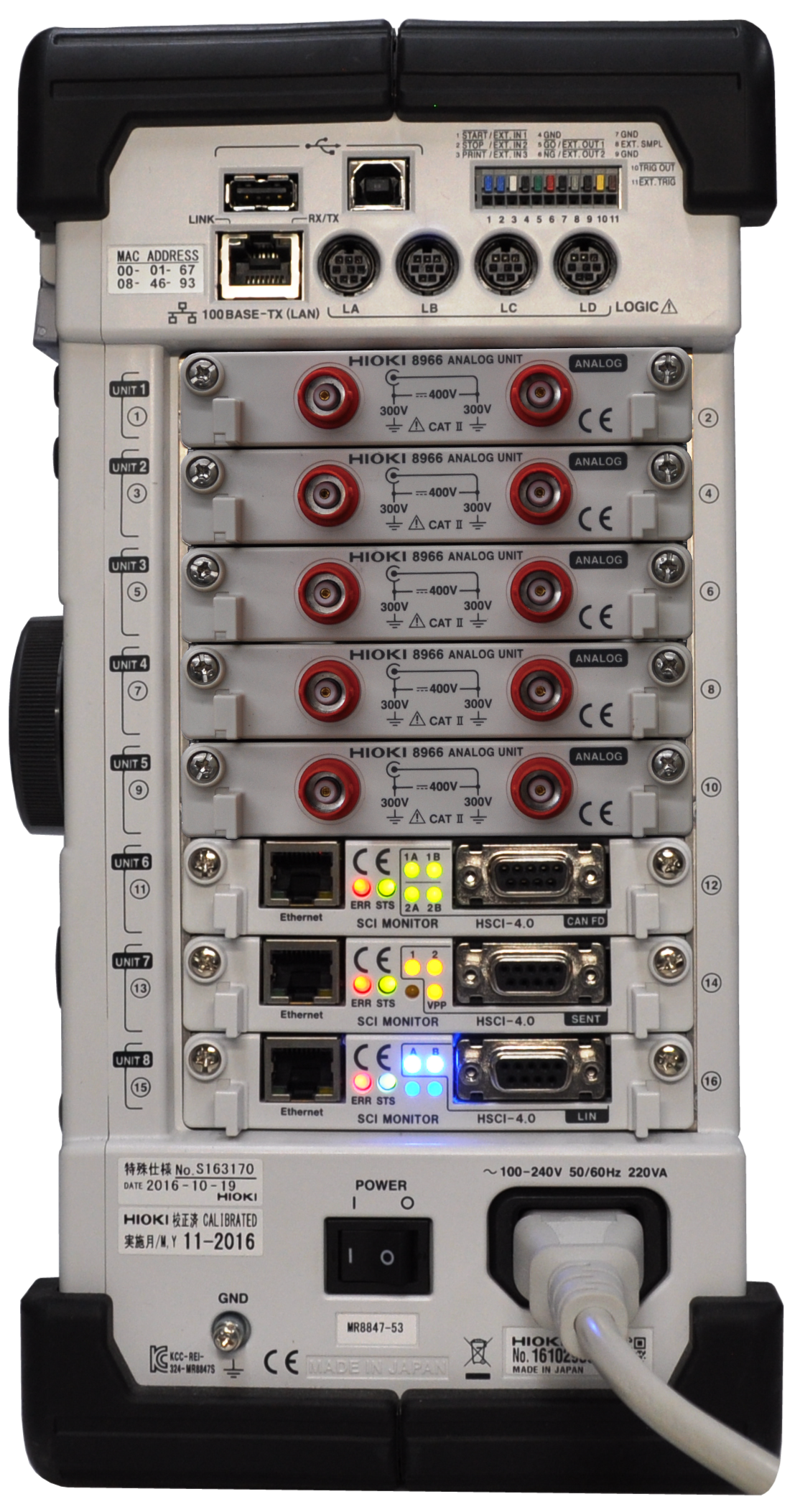

SCI Monitor 4 シリーズHIOKI製メモリハイコーダ装着例

HIOKI製メモリハイコーダ への装着例

 SCI Monitor 4 シリーズ カタログ

  • HSCI4_catalog_jp_201910.pdf

特徴


  • SCI Monitor 4 シリーズは、車両搭載型電子機器の通信検査用測定器です。
  • 機能毎に分かれた3種類の通信ユニット(CANFD、LIN、SENT)。
  • SCI Monitor 3 シリーズとコンパチブルな高機能と操作性。
  • 必要に応じてユニットの組み合わせが自由自在。
  • CEマーク適合。

モデル仕様


仕 様SCIモニタ4.0-CANFDSCIモニタ4.0-LINSCIモニタ4.0-SENT
型式:HSCI-4.0-CANFD型式:HSCI-4.0-LIN型式:HSCI-4.0-SENT
HSCI-4.0-CANFDHSCI-4.0-LINHSCI-4.0-SENT
Ethernet(10/100BASE-TX) x1port
通信コネクタD-Sub 9ピン x1
CAN/CANFD
(Isolated)
通信チャンネル
x2ch
--
CAN通信速度
125k〜1Mbps
--
CANFD通信速度
500k〜8Mbps
--
標準及び
拡張フォーマット
--
LIN
(Isolated)
-LIN1.3/2.0/2.1準拠-
-Master,Slave x1ch-
-通信速度
2,000~20,000bps
-
SENT
(Isolated)
--SAE J2716
SENT規格完全準拠
--SENT入力 x2ch
SENT出力 x2ch
VPP
(Isolated)
--VPP出力
OUTQA入出力
インジケータCAN(4),STS,ERRLIN(2),STS,ERRSENT(2),VPP,STS,ERR
電源電圧DC12V(HIOKI製メモリハイコーダスロットより供給)
消費電力3.6VA以下
動作温度0~40℃(結露なきこと)
外形寸法106(W)x19.8(H)x196.5(D)
重量約250g
CE適合規格安全性 : EN61010-1
EMC : EN61326-1 ClassA
対応スロットHIOKI製メモリハイコーダ本体スロット
付属品取扱説明書及びPC側ダウンローダソフト収納CD (x1)
オプション専用電源アダプタ(型式: HSCI-4.0-PWADP)

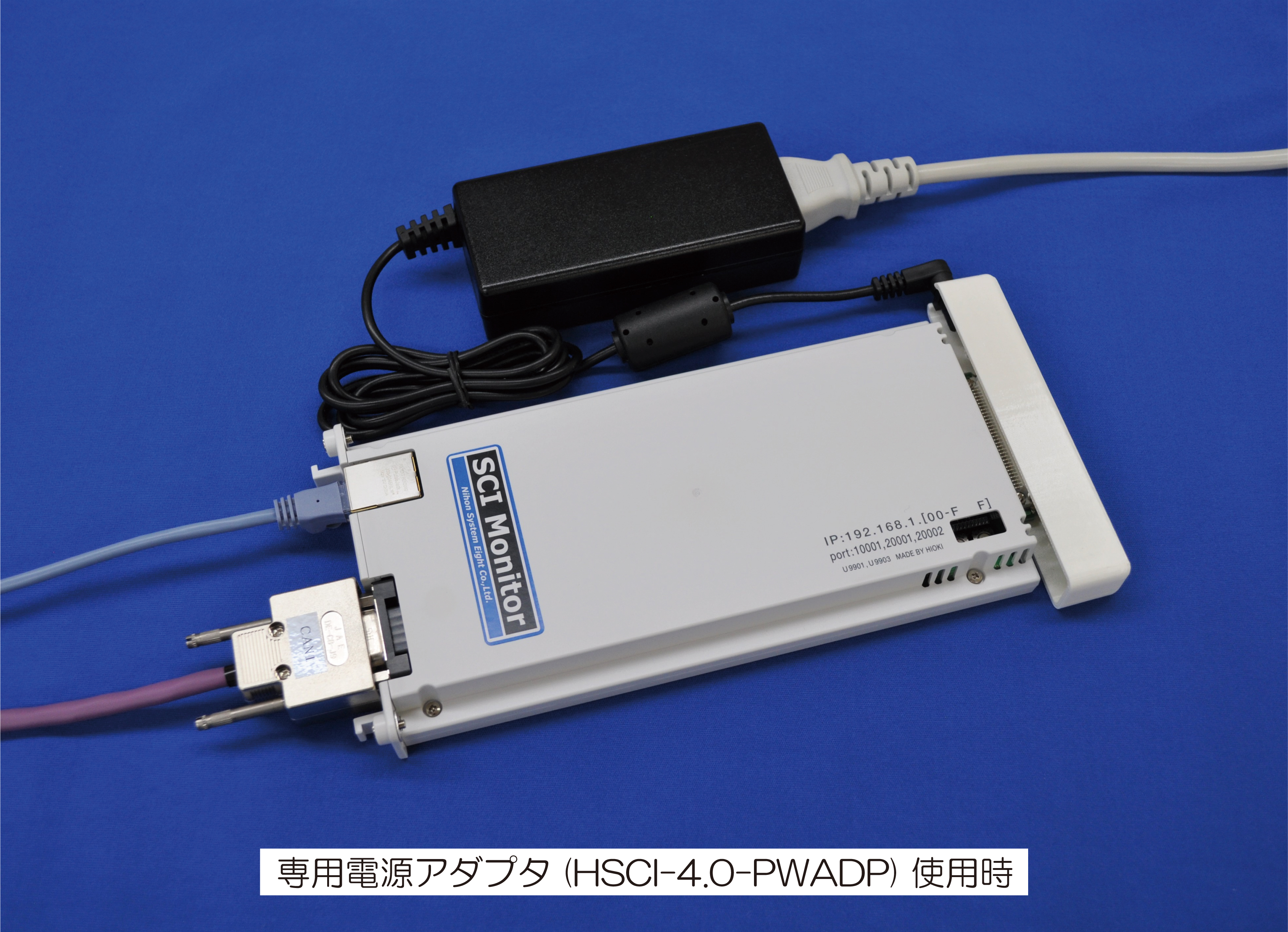

専用電源アダプタ(HSCI-4.0-PWADP)使用時

専用電源アダプタ(HSCI-4.0-PWADP)使用時

SCI Monitor 4 シリーズ対応 HIOKI製メモリハイコーダ


  • 【現行機種 2019/09現在】
    • MR8847-51
    • MR8847-52
    • MR8847-53
    • MR8827
    • MR8740
    • MR8740-50
    • MR8741
    • MR6000
    • MR6000-01
  • 【廃止機種】
    • 8847     (2011/05/20に廃止)
    • MR8847-01(2015/12/28に廃止)
    • MR8847-02( 同上 )
    • MR8847-03( 同上 )
