SCI Monitor 3 シリーズ
ALL in One＋ FlexRay CAN/CANFD LIN SENT HSCI-3.97
ALL in One CAN/CANFD LIN SENT HSCI-3.9-LiteDT2
SCI Monitor 3 シリーズ カタログ
- HSCI3_catalog_jp_202111.pdf
特徴
- SCI Monitor 3シリーズは 車載電子制御ユニット(ECU) 通信検査ツールです。
- FlexRay, CAN/CANFD, LIN, SENT通信に１台で対応可能なオールインワン設計。
- Ethernet経由コマンドによりFlexRay,CAN,LIN,SENT通信を自由に操作可能。
- ECU,センサ等の機能検査/評価/リプロなど多目的に使用可能。
- CAN機能ではCANデータベースファイル(*.dbc, *.db)をダウンロードすることにより
ラベル指定による通信や物理量変換が可能。 - LIN機能にはダイアグ通信(診断フレーム)を使用したリプログラミング機能も実装。
- SENT機能は「SAE J2716」SENT規格準拠。
機能
- 高速CPU実装
- 高速並列通信処理の為に、高速CPU(Renesas製SH4)を実装。
- 高速TCP/IPモジュール実装
- 高速TCP/IPモジュールによりCPUの介在なしに高速なTCP/IP通信速度を実現。
- ファームウェアアップデート機能搭載
- 付属のダウンロードソフト(PCアプリ)により簡単操作で機能拡張等のアップデートが可能。
- ラック組込型、卓上型、CAN17ch実装モデルを用意
- ラック組込型は1Uサイズの省スペース設計で制御ラックへの最小スペース実装を実現。
- 卓上型は机上やベンチ、車内空間での使用を考慮したコンパクト設計。
- CAN17ch実装モデルはエージング試験等での複数台試験に対応。
- 全通信回路はアイソレーション設計
- 通信回路は通信チャンネルと筐体間のアイソレーションにより供試品電源系統との干渉レスを実現。
- FlexRay通信機能
- FIBEXデータベースファイル (xml) をダウンロードすることによりFlexRay通信パラメータ設定やFRAME設定、PDU設定が容易に可能。
- CAN通信機能
- クラシカルCAN、CANFDプロトコルに対応。
- データベースファイル(*.dbc, *.db)をダウンロードすることによりラベル指定による通信や物理量変換が可能。
- CCP/XCPドライバが組込まれたECUと通信が可能。
- CANデータの監視機能により、規格値を外れた場合の異常検出が可能。
- 多種リプログラミング用プロトコルに対応。ECU上のソフトウェアの書換えが可能。
- ダイアグ通信もサポート。診断プロトコルを利用したやりとりも可能。
- LIN通信機能
- LINマスタ機能とスレーブ機能を同時処理。
- LINマスタ機能によりデバイス評価テストが可能。
- LINスレーブ機能によりECU評価テストが可能。
- ダイアグ通信もサポート。診断プロトコルを利用したやりとりも可能。
- SENT入力、SENT出力機能
- SENT入力(4ch+2ch)､SENT出力(4ch+2ch)を搭載。
- SENT入力機能によりセンサデバイス評価テストが可能。
- SENT出力機能によりECU評価テストが可能。
- SENT入力はスケーリング機能により物理量変換が可能。
- SENT入力はリアルタイム変換出力機能によりアナログ変換出力､周波数変換出力も可能。
- SENT出力はエラー注入機能により様々なSENT規格外のデータ出力が可能。
- SAE J2716 SENT規格準拠。
- CAN、LIN、SENTデータのレコード機能搭載
- データをタイムスタンプ付でリアルタイム記録するレコード機能を搭載。
- CANデータは最大33万サンプル分の記録が可能。
- 記録データの統計処理コマンドを多数実装(最大, 最小, 平均, 標準偏差, 推移)。
- アナログ出力、周波数入出力機能搭載
- アナログ出力(4ch)、周波数出力(4ch)、周波数測定機能(4ch+2ch)を搭載。
（※周波数入力端子はSENT入力端子と兼用のため同一チャンネルでの同時利用は不可）
- アナログ出力(4ch)、周波数出力(4ch)、周波数測定機能(4ch+2ch)を搭載。
モデル仕様 (1/6)
| 仕 様 | HSCI-3.97 |
| FlexRay, CAN/CANFD, LIN, SENT搭載 ラック組込型1Uサイズ | |
| |
| PCインター フェース | Ethernet (10/100BASE-TX) 4port |
| FlexRay | 2ch(FR-A,FR-B)(Isolated) |
| FlexRay通信速度: 10Mbps | |
| CAN | 4ch(Isolated) |
| CAN通信速度: 125kbps/250kbps/500kbps/1Mbps | |
| CANFD通信速度: 500kbps/1Mbps/2Mbps/4Mbps/5Mbps/8Mbps | |
| CAN-ID標準(0x000～0x7FF), 拡張(0x00000000～0x1FFFFFFF) | |
| LIN | LIN1.3/2.0/2.1準拠 |
| Master,Slave(Isolated) 1ch | |
| 通信速度(Master/Slave): 2,000～20,000bps | |
| LIN-ID(0x00～3F),Checksum(Classic/Enhanced) | |
| SENT | SAE J2716 SENT規格準拠 |
| 入力(Isolated) 4ch, 出力(Isolated) 4ch | |
| アナログ出力 | (0～5V) 4ch |
| 周波数出力 | (0～100KHz) 4ch |
| VPP | VPP出力(Isolated), OUTQA入出力(Isolated) |
| 通信コネクタ | CAN(2), FLEXRAY(2), CAN/LIN(2), SENT/VPP(2) |
| インジケータ | CAN(8), FLEXRAY(4), LIN(2), SENT(4), VPP, STS, ERR |
| 電源電圧 | 100～240VAC,50/60Hz |
| 消費電力 | 30VA(Max) |
| 動作温度 | 5～40℃(結露なきこと) |
| 外形寸法 | 482.6(W) x 44(H) x 370(D) |
| 重 量 | 約5kg |
| 付属品 | AC電源ケーブル, 取扱説明書及びダウンローダソフト収納CD |

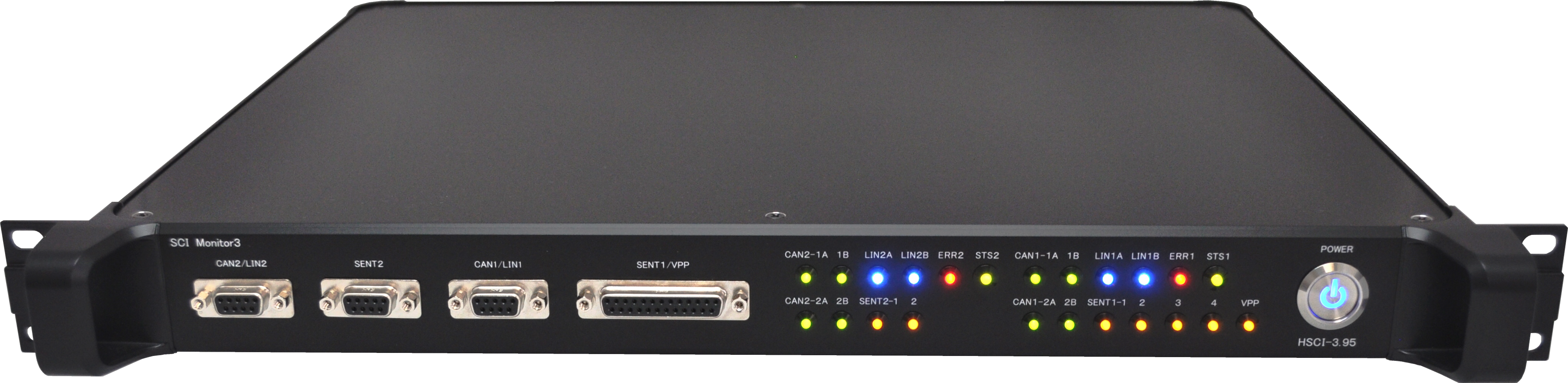

モデル仕様 (2/6)
| 仕 様 | HSCI-3.95 |
| CAN/CANFD, LIN, SENT搭載 ラック組込型1Uサイズ | |
 | |
| PCインター フェース | Ethernet (10/100BASE-TX) 4port |
| CAN | 4ch(Isolated) |
| CAN通信速度: 125kbps/250kbps/500kbps/1Mbps | |
| CANFD通信速度: 500kbps/1Mbps/2Mbps/4Mbps/5Mbps/8Mbps | |
| CAN-ID標準(0x000～0x7FF), 拡張(0x00000000～0x1FFFFFFF) | |
| LIN | LIN1.3/2.0/2.1準拠 |
| Master,Slave(Isolated) 2ch | |
| 通信速度(Master/Slave): 2,000～20,000bps | |
| LIN-ID(0x00～3F),Checksum(Classic/Enhanced) | |
| SENT | SAE J2716 SENT規格準拠 |
| 入力(Isolated) 6ch, 出力(Isolated) 6ch | |
| アナログ出力 | (0～5V) 4ch |
| 周波数出力 | (0～100KHz) 4ch |
| VPP | VPP出力(Isolated), OUTQA入出力(Isolated) |
| 通信コネクタ | CAN/LIN(4), SENT/VPP(2), SENT(2) |
| インジケータ | CAN(8), LIN(4), SENT(6), VPP, STS, ERR, PWR |
| 電源電圧 | 100～240VAC,50/60Hz |
| 消費電力 | 30VA(Max) |
| 動作温度 | 5～40℃(結露なきこと) |
| 外形寸法 | 482.6(W) x 44(H) x 370(D) |
| 重 量 | 約5kg |
| 付属品 | AC電源ケーブル, 取扱説明書及びダウンローダソフト収納CD |

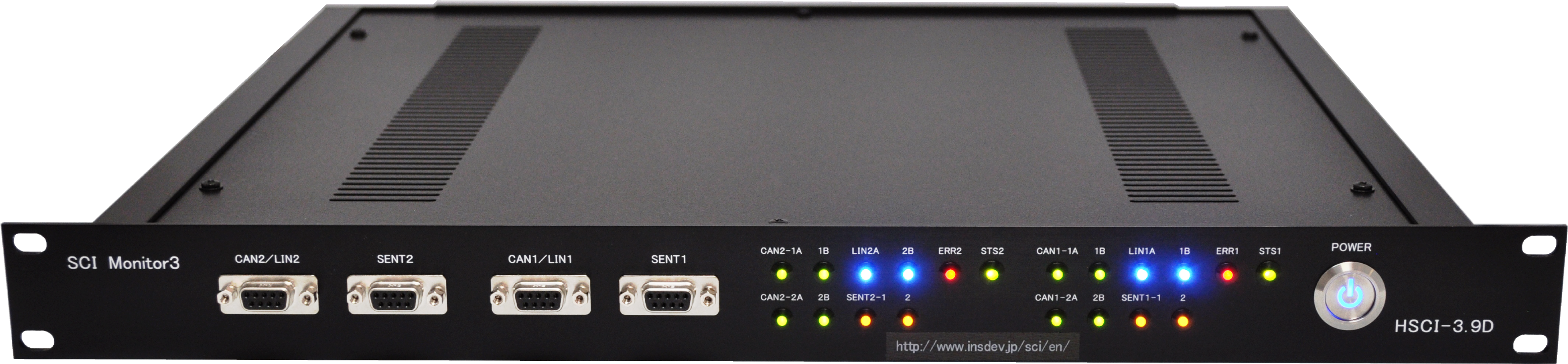

モデル仕様 (3/6)
| 仕 様 | HSCI-3.9-Dual |
| CAN/CANFD, LIN, SENT搭載 ラック組込型1Uサイズ | |
 | |
| PCインター フェース | Ethernet (10/100BASE-TX) 4port |
| CAN | 4ch(Isolated) |
| CAN通信速度: 125kbps/250kbps/500kbps/1Mbps | |
| CANFD通信速度: 500kbps/1Mbps/2Mbps/4Mbps/5Mbps/8Mbps | |
| CAN-ID標準(0x000～0x7FF), 拡張(0x00000000～0x1FFFFFFF) | |
| LIN | LIN1.3/2.0/2.1準拠 |
| Master,Slave(Isolated) 2ch | |
| 通信速度(Master/Slave): 2,000～20,000bps | |
| LIN-ID(0x00～3F),Checksum(Classic/Enhanced) | |
| SENT | SAE J2716 SENT規格準拠 |
| 入力(Isolated) 4ch, 出力(Isolated) 4ch | |
| 通信コネクタ | CAN/LIN(4), SENT(4) |
| インジケータ | CAN(8), LIN(4), SENT(4), STS, ERR |
| 電源電圧 | 100～240VAC,50/60Hz |
| 消費電力 | 30VA(Max) |
| 動作温度 | 5～40℃(結露なきこと) |
| 外形寸法 | 482.6(W) x 44(H) x 370(D) |
| 重 量 | 約5kg |
| 付属品 | AC電源ケーブル, 取扱説明書及びダウンローダソフト収納CD |
モデル仕様 (4/6)
| 仕 様 | HSCI-3.9-LiteDT2 |
| CAN/CANFD, LIN, SENT搭載 卓上型 (チルトレッグ付) | |
| | |
| PCインター フェース | Ethernet (10/100BASE-TX) 2port |
| CAN | 2ch(Isolated) |
| CAN通信速度: 125kbps/250kbps/500kbps/1Mbps | |
| CANFD通信速度: 500kbps/1Mbps/2Mbps/4Mbps/5Mbps/8Mbps | |
| CAN-ID標準(0x000～0x7FF), 拡張(0x00000000～0x1FFFFFFF) | |
| LIN | LIN1.3/2.0/2.1準拠 |
| Master,Slave(Isolated) 1ch | |
| 通信速度(Master/Slave): 2,000～20,000bps | |
| LIN-ID(0x00～3F),Checksum(Classic/Enhanced) | |
| SENT | SAE J2716 SENT規格準拠 |
| 入力(Isolated) 4ch, 出力(Isolated) 4ch | |
| アナログ出力 | (0～5V) 4ch |
| 周波数出力 | (0～100KHz) 4ch |
| VPP | VPP出力(Isolated), OUTQA入出力(Isolated) |
| 通信コネクタ | CAN/LIN(2), SENT/VPP(2) |
| インジケータ | CAN(4), LIN(2), SENT(4), VPP, STS, ERR |
| 電源電圧 | 100～240VAC,50/60Hz |
| 消費電力 | 20VA(Max) |
| 動作温度 | 5～40℃(結露なきこと) |
| 外形寸法 | 244(W) x 64(H) x 350(D) チルトレッグ除く |
| 重 量 | 約3kg |
| 付属品 | AC電源ケーブル, 取扱説明書及びダウンローダソフト収納CD |

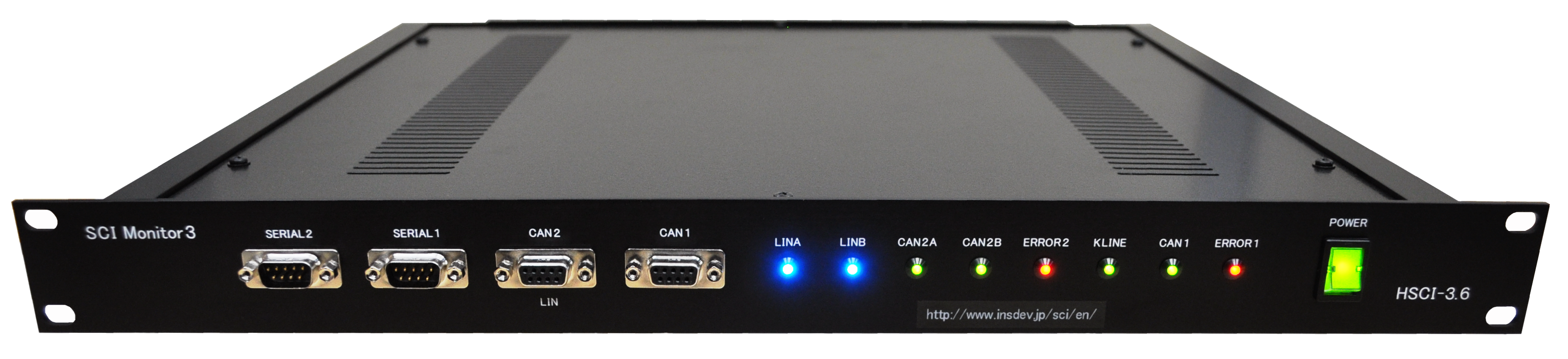

モデル仕様 (5/6)
| 仕 様 | HSCI-3.6 |
| CAN, LIN, K-LINE搭載 ラック組込型1Uサイズ | |
 | |
| PCインター フェース | Ethernet (10/100BASE-TX) 3port |
| GP-IB | |
| Serial 2port | |
| CAN | 2ch(Isolated) |
| CAN通信速度: 125kbps/250kbps/500Kbps/1Mbps | |
| CAN-ID標準(0x000～7FF), 拡張(0x00000000～1FFFFFFF) | |
| LIN | LIN1.3/2.0/2.1準拠 |
| Master,Slave(Isolated) 1ch | |
| 通信速度(Master,Slave): 2,000～20,000bps | |
| LIN-ID(0x00～3F),Checksum(Classic/Enhanced) | |
| K-LINE | 1ch(Isolated) |
| 通信速度: 100～39,990bps | |
| 出力電圧: O.C, 0～5V, 0～VB | |
| 通信コネクタ | CAN/LIN(2), CAN(2), K-LINE(1) |
| インジケータ | CAN(2), LIN(2), K-LINE, ERROR(2) |
| 電源電圧 | AC85～132V, 50/60Hz |
| 消費電力 | 30VA(Max) |
| 動作温度 | 5～40℃(結露なきこと) |
| 外形寸法 | 482.6(W) x 44(H) x 370(D) |
| 重 量 | 約5kg |
| 付属品 | AC電源ケーブル, 取扱説明書及びダウンローダソフト収納CD |

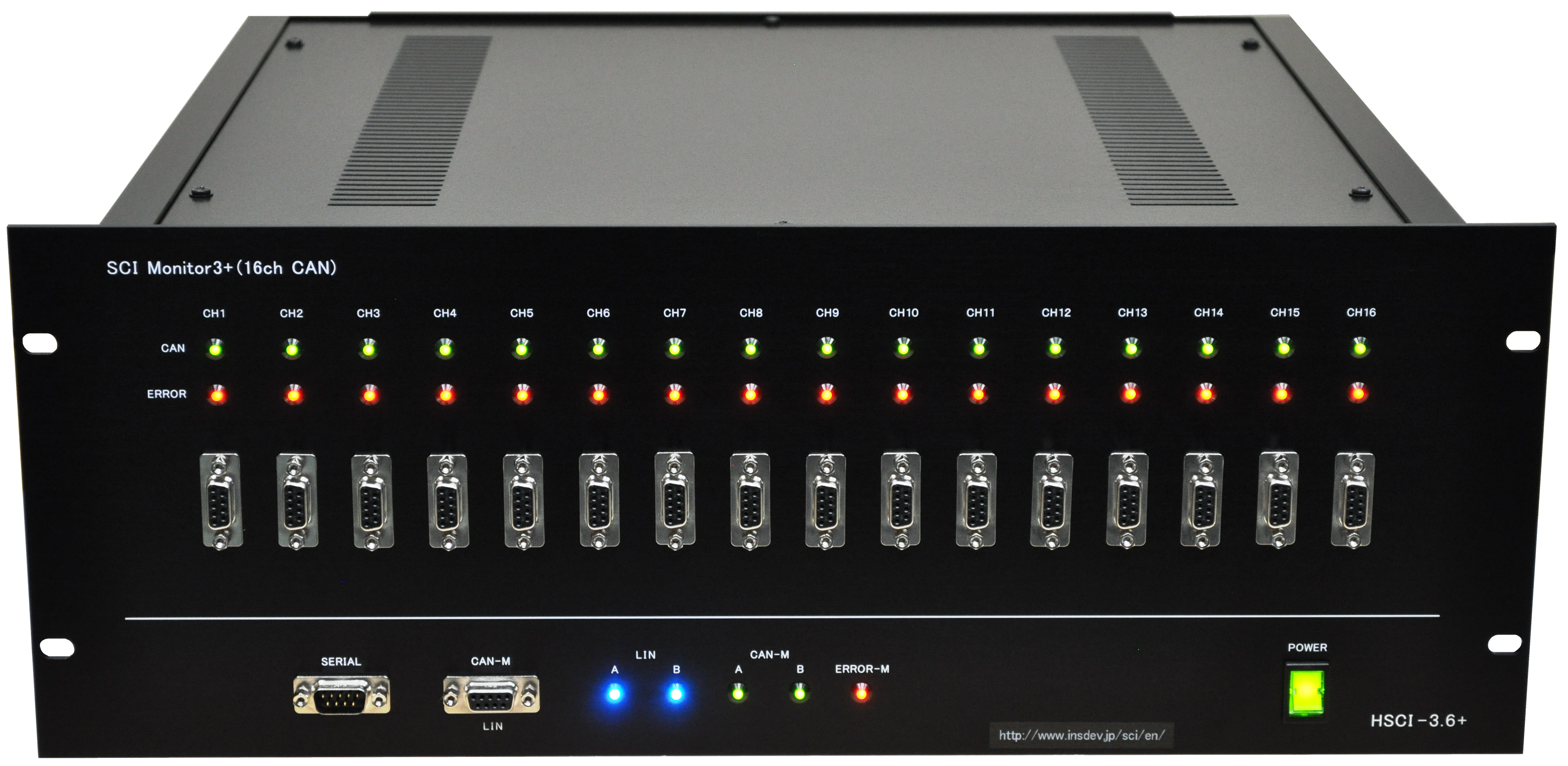

モデル仕様 (6/6)
| 仕 様 | HSCI-3.6+ (CAN17ch実装) |
| CAN, LIN, DOUT搭載 ラック組込型4Uサイズ | |
 | |
| PCインター フェース | Ethernet (10/100BASE-TX) 2port |
| GP-IB(Optional) | |
| Serial 1port | |
| CAN | 17ch(Isolated) |
| CAN通信速度: 125kbps/250kbps/500Kbps/1Mbps | |
| CAN-ID標準(0x000～7FF), 拡張(0x00000000～1FFFFFFF) | |
| LIN | LIN1.3/2.0/2.1準拠 |
| Master,Slave(Isolated) 1ch | |
| 通信速度(Master,Slave): 2,000～20,000bps | |
| LIN-ID(0x00～3F),Checksum(Classic/Enhanced) | |
| DOUT | 16bit O.C出力 |
| 通信コネクタ | CAN/LIN(2), CAN(16), DOUT(1) |
| インジケータ | CAN(18), LIN(2), ERROR(17) |
| 電源電圧 | AC85～132V, 50/60Hz |
| 消費電力 | 40VA(Max) |
| 動作温度 | 5～40℃(結露なきこと) |
| 外形寸法 | 482.6(W) x 177(H) x 370(D) |
| 重 量 | 約6kg |
| 付属品 | AC電源ケーブル, 取扱説明書及びダウンローダソフト収納CD |
